연구동 방폭 등기구 설치 방법 및 절연저항 측정 기준 (클린룸 천장 시공)

반갑습니다! 낮에는 현장에서 눈 부릅뜨고 배선 찾고, 밤에는 블로그에 기록을 남기는 **'전기부엉이'**입니다.



오늘은 연구동 내 클린 환경 설비 구역에서 방폭 등기구 증설 및 위치 변경 작업을 진행했습니다. 일반 등기구와 달리 방폭 등은 중량이 상당하여 좁은 천장 속에서 중심을 잡는 것이 핵심입니다. 자칫 배선이 씹히면 재작업(데나오시)으로 이어지기 때문에 시공 기준을 철저히 지켜야 하는 공정입니다.



✔ 방폭 등기구 설치 및 절연 점검 체크리스트



• 방폭 구역 등급에 맞는 등기구 및 케이블 그랜드 규격 확인
• 천장 내부 배선 시 날카로운 구조물에 의한 피복 손상 주의
• 등기구 고정 브라켓의 하중 지지 상태 점검 (수평 유지 필수)
• 결선 완료 후 전원 투입 전 절연저항 측정(메거) 및 데이터 기록
• 접지선 체결 상태 및 기밀 유지를 위한 패킹 상태 확인

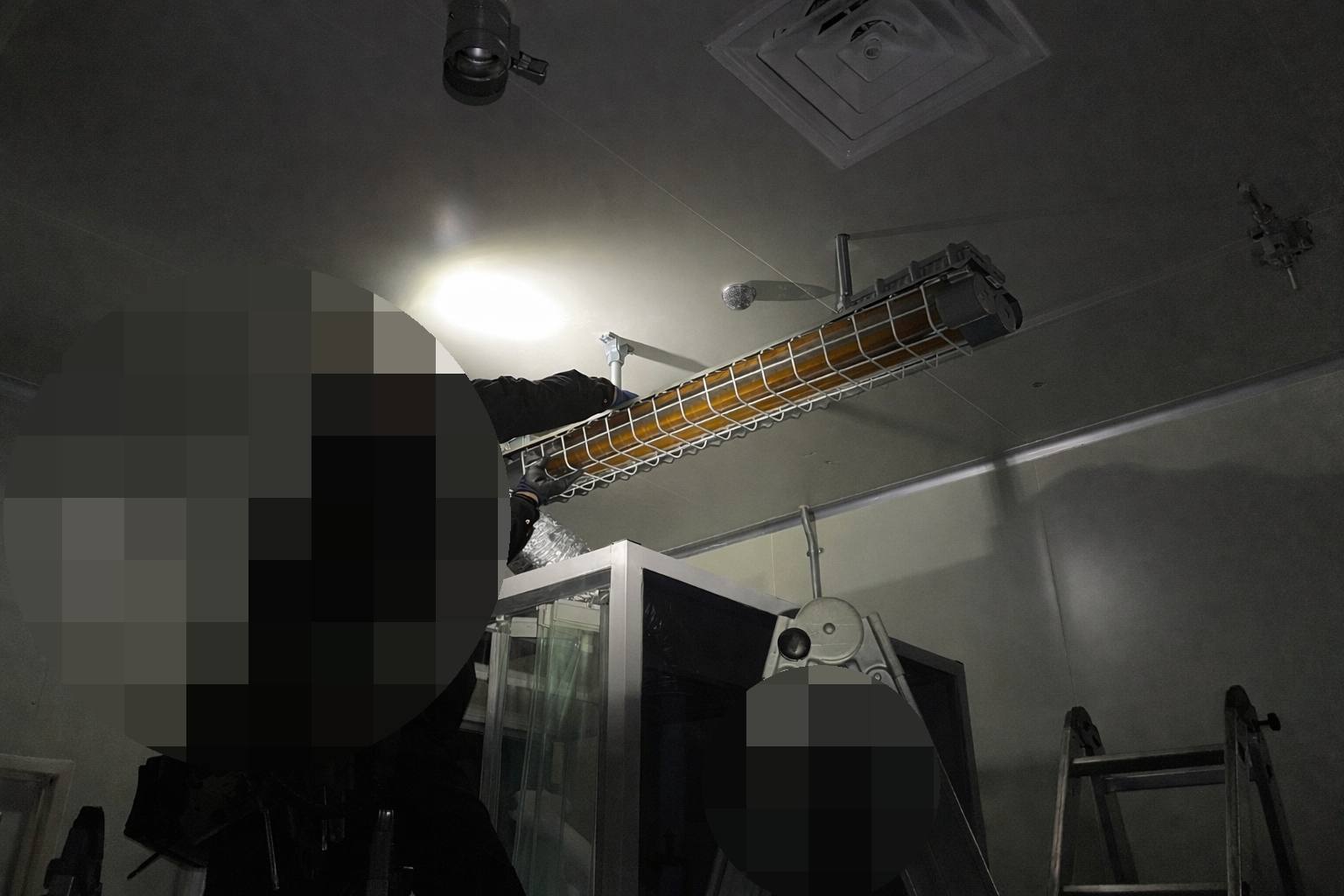

연구동 클린룸 상부에서 무거운 방폭 등을 고정하고 수평을 맞추는 모습입니다. 무거운 등을 들고 버티며 배선까지 하느라 어깨 부하가 상당했습니다. 수평이 틀어지면 마감 품질이 떨어지므로 레이저 레벨기로 최종 확인하며 작업했습니다.



1. 작업 과정: 클린룸 천장 속 정밀 배선

• 현장 진단 및 라인 확보: 등기구 사이가 휑한 구간에 배선 라인을 새로 잡는 것이 첫 관문이었습니다. 손 하나 집어넣기 힘든 천장 속 공간이라 배선 피복이 쓸리지 않게 조심스럽게 리드선을 당겼습니다.
• 방폭 등기구 안착 및 결선: 중량이 있는 방폭 등을 천장 구조물에 단단히 고정했습니다. 결선 시 전선이 프레임에 눌려 상처가 나지 않도록 단자함 내부 공간을 충분히 확보하는 것이 중요합니다.
• 절연 데이터 측정: 작업의 마침표는 계측기로 찍습니다. 좁은 경로로 배선을 끌어왔기에 피복 손상 여부를 확인하고자 테스터기를 사용했습니다.

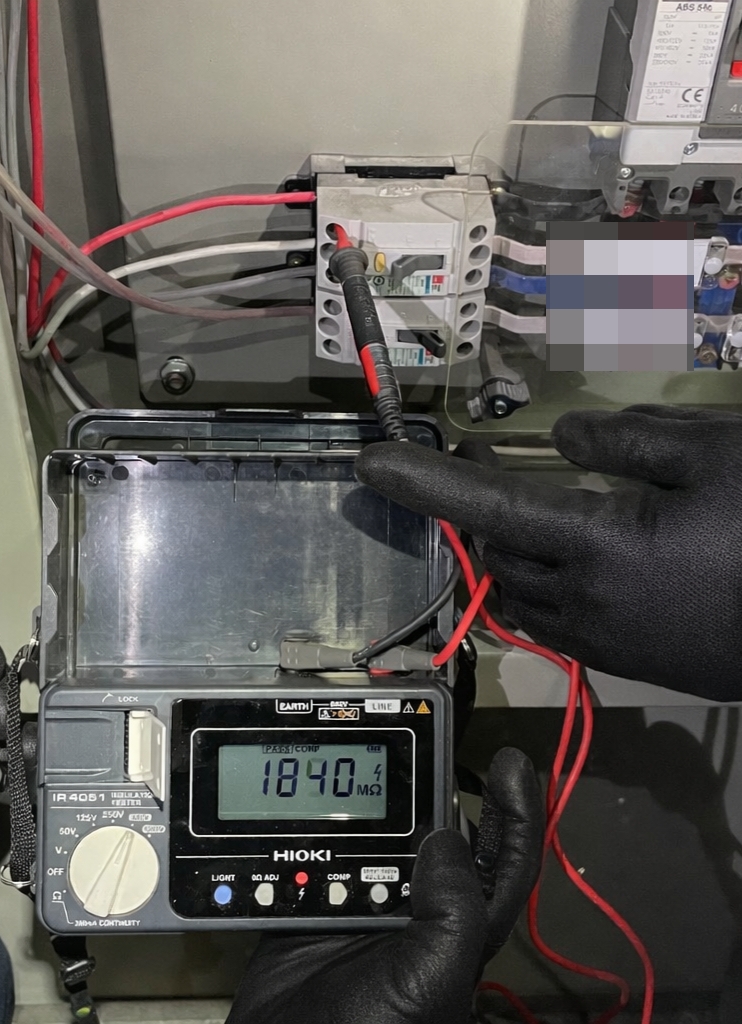

작결선 완료 후 메거(절연저항 측정기)를 사용하여 최종 수치를 확인하고 있습니다. 측정 결과 1840MΩ입니다. 수치가 안정적인 것을 보니 배선 손상 없이 결선이 마무리되었습니다. 기술자의 판단보다 정확한 것이 이 측정 데이터입니다.





2. 리스크 관리: "모서리 하나에 갈리는 절연 수치"

좁은 천장 구석에서 등을 고정하다가 배선 뭉치가 날카로운 찬넬 모서리에 닿는 순간이 있었습니다. 만약 그대로 고정했다가 진동이나 장력 때문에 피복이 찢어졌다면, 나중에 누전 발생 시 그 좁은 천장을 다시 다 뜯어내야 했을 겁니다.



불필요한 재작업을 막기 위해 한 번 더 확인하고 배선을 안쪽으로 갈무리했습니다. 현장은 한순간의 방심이 공기 지연으로 이어집니다.

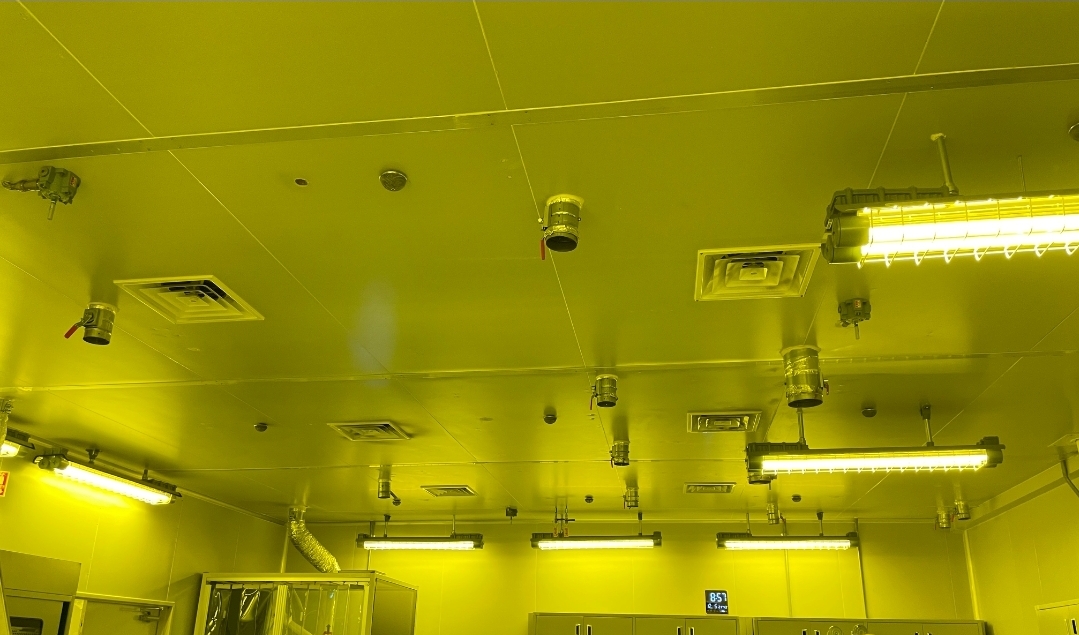

작작업 전 등기구가 설치되지 않아 휑한 천장의 모습입니다. 포인트: 좁은 틈새를 뚫고 라인을 잡는 과정에서 전선이 꼬이지 않도록 넘버링을 철저히 하며 입선했습니다.

3. 전기부엉이의 실무 팁 (방폭 및 절연 관리)

현장에서 품질을 보장하고 하자를 줄이는 기준입니다.

• 배선 경로의 날카로운 부분 보호: 천장 구조물은 날카로운 면이 많습니다. 배선을 끌어올 때 케이블 타이로 확실히 고정하고, 마찰이 예상되는 모서리는 보호 튜브를 덧대어 누전 사고를 예방하십시오.
• 절연저항 수치 기록의 중요성: 오늘처럼 1840MΩ 같은 수치가 나오면 사진으로 남겨 기록하십시오. 나중에 설비 운영 중 문제가 생겼을 때 시공 품질을 증명하는 가장 확실한 근거가 됩니다.
• 등기구 중량 대비 지지대 보강: 방폭 등기구는 일반 LED보다 무겁습니다. 기존 텍스 바(Bar)에만 의존하지 말고, 전산볼트나 보조 브라켓을 사용하여 구조물에 직접 고정하는 것이 안전합니다.

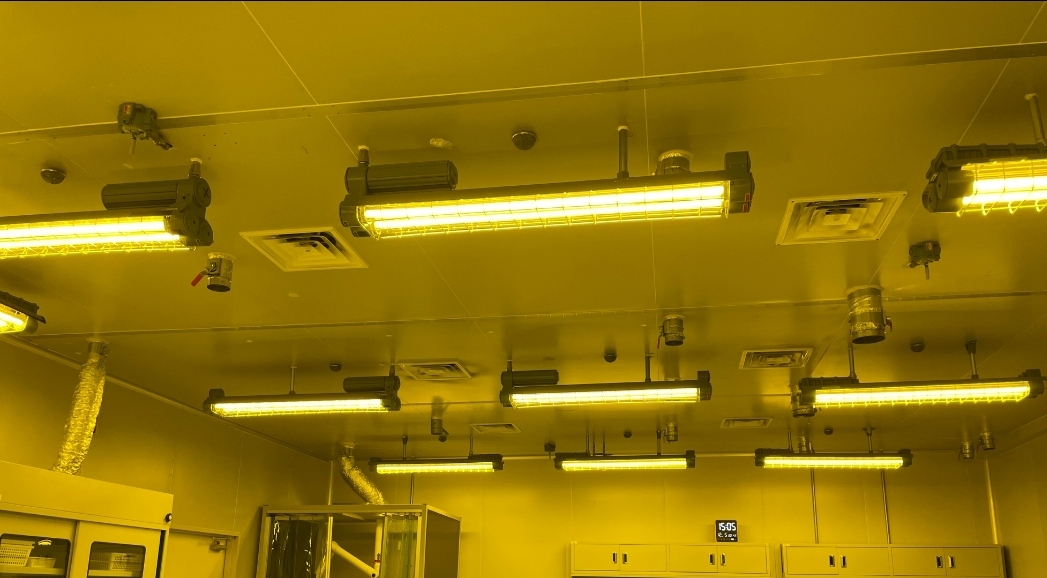

설치를 마치고 전체 점등을 확인한 전경입니다. 결과: 일렬로 정렬된 등기구들을 보니 라인 잡은 보람이 있습니다. 계측기 수치만큼이나 시공 상태도 깔끔하게 떨어졌습니다.



4. 마무리하며

좁은 데서 방폭 등 다루느라 고생하신 분들, 오늘은 푹 쉬시길 바랍니다. 현장에서 흘린 땀도 중요하지만, 그보다 더 중요한 것은 작업 후에 남는 계측 데이터입니다.



꼬인 전선은 풀면 그만이지만, 꼬인 양심은 답도 없다고 생각하며 삽니다. 보이지 않는 곳까지 누군가의 가족이 안전할 수 있게 시공하는 것, 그것이 전기부엉이가 고집하는 현장의 기본입니다.



시공 품질은 측정값이 결정합니다.
