방폭 콘센트 설치 방법 및 절연저항 측정 기준 (실링 컴파운드 시공 팁)

반갑습니다! 낮에는 현장에서 눈 부릅뜨고 배선 찾고, 밤에는 블로그에 기록을 남기는 **'전기부엉이'**입니다. 오늘은 유증기 및 가스 위험 구역에서 진행된 방폭 콘센트 설치 및 절연저항 점검 작업 기록입니다.



이런 방폭 작업은 한 번 마감하고 나면 다시 뜯는 게 보통 일이 아니라서, 평소보다 더 예민하게 수치를 확인하며 진행해야 합니다.



✔ 방폭 콘센트 시공 실무 체크리스트



✔ 방폭 등급(Ex d / Ex e) 자재 현장 일치 여부 확인



✔ 스틸배관 나사산 체결 상태 및 기밀 확보 점검



✔ 절연저항 측정 (신설 기준 1MΩ 이상 유지)



✔ 실링 컴파운드 기포 없이 밀실하게 충진



✔ 접지 및 금속함 본딩(Bonding) 상태 확인

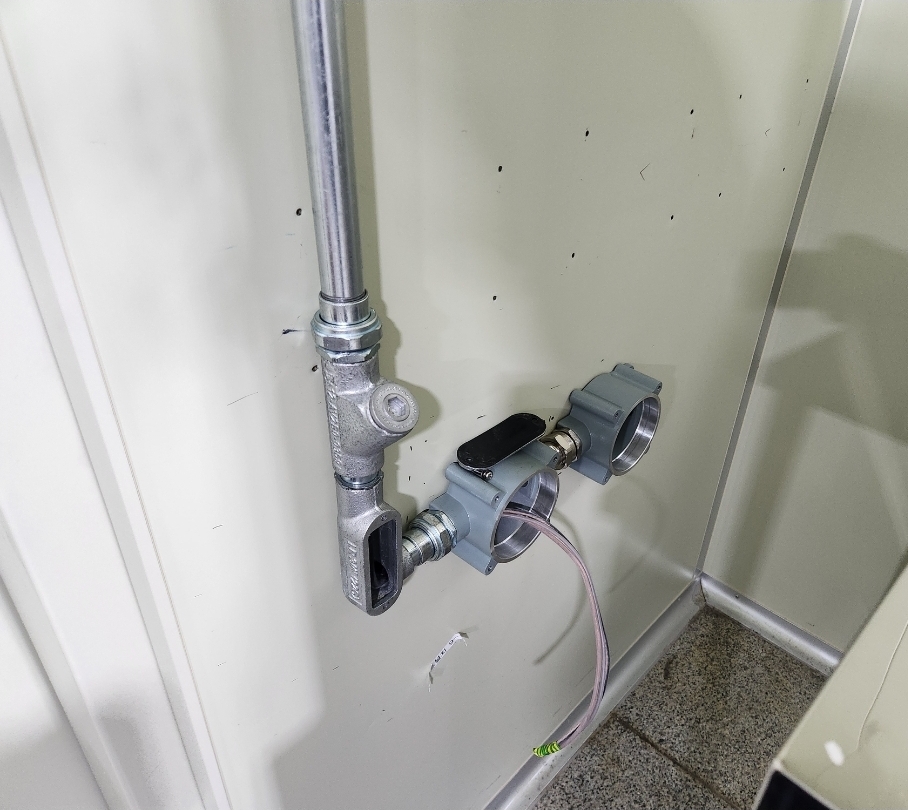

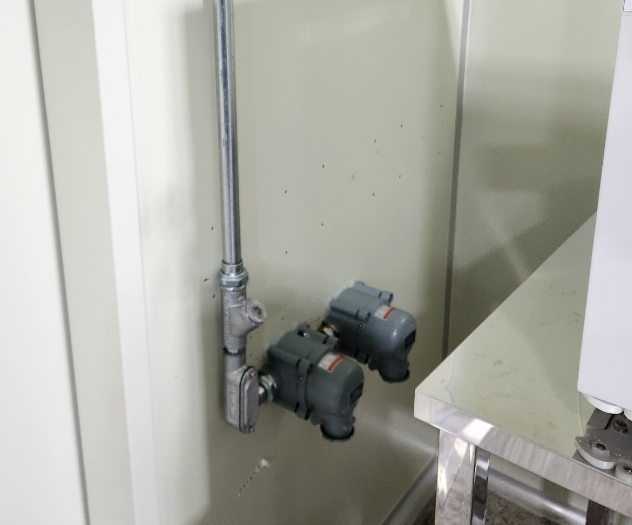

방폭 구역 벽면에 스틸 배관과 방폭 콘센트 박스를 단단히 고정했습니다. 가스가 침입하지 못하도록 틈새 없이 꽉 조여야 해서 처음부터 힘이 좀 들어가는 작업입니다.



1. 작업 과정: 좁은 공간과의 사투, 정밀 결선



• 배관 각도와 히키 작업: 방폭은 배관 각이 맞아야 박스 안에서도 선이 덜 꼬입니다. 히키(Hickey)로 배관을 굽힐 때 박스 진입 각도를 생각하며 신중하게 잡았습니다. 배관이 매끄럽게 들어와야 결선 공간을 조금이라도 더 확보할 수 있기 때문입니다.
• 전선 입선 및 정리: 방폭 콘센트는 내부 공간이 일반 박스보다 훨씬 좁습니다. 선 몇 가닥 넣는 건데도 자리 잡는 게 쉽지 않죠. 억지로 밀어 넣다가 피복이 긁히면 나중에 누전의 원인이 되므로, 한 번에 넣지 않고 자리를 잡아가며 정리했습니다.
• 실링 컴파운드 작업: 결선 마감 후 컴파운드 실링에 들어갔습니다. 이게 농도 맞추기가 참 까다롭습니다. 묽으면 줄줄 흘러내리고, 너무 되직하면 안쪽까지 밀실하게 안 들어갑니다. 몇 번씩 맞춰가며 꼼꼼하게 채웠습니다.



배관 각도를 맞추기 위해 히키로 정밀하게 벤딩 작업을 하는 모습입니다. 입구에서 각도가 틀어지면 내부 결선 시 전선 스트레스가 심해져 절연 불량의 원인이 됩니다.

2. 아찔했던 순간: "하... 메거 수치가 왜 이래?"

예전에 방폭 작업을 처음 배울 때 진짜 식겁했던 적이 있습니다. 나름 꼼꼼하게 했다고 생각하고 뚜껑까지 다 닫았는데, 최종적으로 **절연저항(메거)**을 찍어보니 수치가 안 나오는 겁니다.

결국 그 무거운 뚜껑 다시 다 풀고 확인해보니, 뚜껑 닫을 때 전선 하나가 미세하게 눌려 있었더라고요. 다 된 작업 다시 뜯는 것만큼 기술자 기운 빠지는 일도 없습니다. 그 뒤로는 "확인 또 확인"이 제 몸에 배었습니다. 급하게 서두르는 것보다 한 번에 제대로 끝내는 게 결국 가장 빠른 길입니다.

좁은 공간이라 선 정리가 제일 중요합니다. 방향이 틀어지면 뚜껑 닫을 때 바로 문제 생깁니다.



3. 전기부엉이의 실무 팁 (방폭 및 절연 측정 기준)



현장에서 재작업 없이 한 번에 통과하는 실무 포인트입니다.

• 절연저항 측정 타이밍: 뚜껑 닫기 직전과 닫은 후, 이렇게 두 번 확인하십시오. 뚜껑 체결 시 전선이 눌리는 경우가 많기 때문에, 최종 마감 전후의 수치 변화를 체크하는 게 절연저항 측정의 핵심입니다.
• 실링 컴파운드 충진 요령: 컴파운드를 채울 때는 배관 입구까지 빈틈없이 밀어 넣어야 방폭 성능이 유지됩니다. 묽기를 잘 조절해서 기포가 생기지 않도록 천천히 채우는 것이 중요합니다.
• 전선 여유 길이 관리: 좁은 방폭함 내부에 전선을 너무 길게 남기면 뚜껑을 닫을 때 압박이 심해집니다. 적당한 여유를 두되, 무리하게 쑤셔 넣지 말고 원형으로 부드럽게 감아서 안착시키세요.

선 완료 후 실링 컴파운드를 밀실하게 충진하는 과정입니다. 농도를 잘 맞춰야 배관 내부 깊숙한 곳까지 가스 차단 벽이 형성됩니다.

4. 마무리하며

몸 힘든 건 참아도, 다 해놓은 작업 다시 뜯는 상황은 정말 피하고 싶습니다. 그래서 방폭 작업만큼은 더 느리더라도 더 꼼꼼하게 확인하게 됩니다. 보이지 않는 곳의 전선 한 가닥이 결국 현장의 안전을 책임진다는 생각으로 오늘 작업도 무사히 끝냈습니다.



전선은 문제를 풀 수 있지만, 안전은 한 번 틀어지면 되돌리기 어렵습니다. 보이지 않는 곳까지 책임지는 시공이 전기부엉이가 고집하는 현장의 기본이라 믿고 있습니다.



오늘도 무사히 마감했습니다. 안전 작업하십시오!
