반갑습니다! 낮에는 현장에서 선 찾고, 밤에는 기록 남기는 **'전기부엉이'**입니다. 오늘은 수배전반 점검 시 반드시 확인해야 하는 **디지털 누전경보기(ELD)**와 ZCT(영상변류기) 점검 기록을 가져왔습니다. 누전은 터지기 전에 숫자로 먼저 잡는 것이 기술자의 기본입니다.



✔ 누전 경보기 주요 점검 항목

• 디지털 누전경보기(DED-10) 표시창 리딩 및 로그 확인
• 각 회로별 누설 전류(mA) 모니터링
• ZCT(영상변류기) 내부 케이블 관통 및 이물질 상태 확인
• 경보 설정값(감도조정)과 실제 누설 전류 비교

수배전반 전면에 설치된 디지털 누전경보기입니다. 현재 1번 회로를 보고 있는데 0.38mA 가 찍히네요. 이 숫자가 평소보다 튀는지 확인하는 게 점검의 핵심입니다.





1. 작업 소개: 보이지 않는 누전, 숫자로 감시하기



현장에서 제일 골치 아픈 게 예고 없이 떨어지는 차단기입니다. 그래서 규모가 있는 공장이나 빌딩은 이런 **누전경보기(ELD)**를 달아서 실시간으로 감시하죠.



위사진의 장비를 보면 10회로를 감시할 수 있는 모델인데, 현재 0.38mA의 미세한 누설 전류가 흐르고 있습니다. 이 정도면 전선 절연 상태가 아주 건강하다는 뜻입니다. 차단기가 떨어지기 한참 전부터 기계가 미리 신호를 주는 셈이라 관리자 입장에서는 아주 유용한 장비입니다.

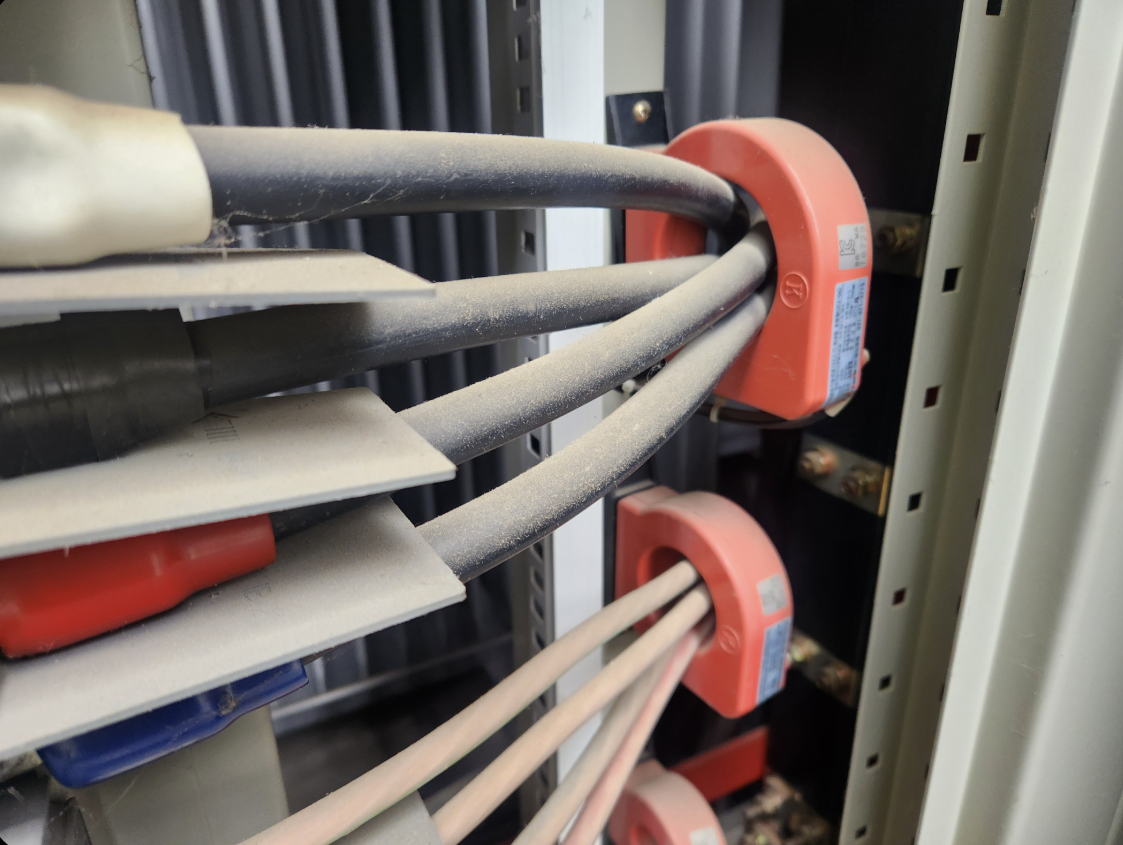

배전반 내부에 설치된 오렌지색 **ZCT(영상변류기)**입니다. 메인 케이블들이 이 구멍을 정석대로 통과하고 있는지, 혹시 접지선이 같이 들어가지 않았는지 확인해야 합니다.



2. 작업 과정: ZCT 센서 상태와 케이블 정렬



사진 1의 숫자가 정확하려면, 사진 2에 있는 ZCT 센서가 일을 제대로 해야 합니다. 주황색 도넛 모양의 이 센서 안으로 부하 측 케이블(L1, L2, L3, N)이 한꺼번에 통과해야 정확한 차전류를 계산해 냅니다.



가끔 현장 가보면 접지선까지 같이 묶어서 통과시키거나, 전선 한 가닥이 삐져나와서 오동작(오경보)이 나는 경우가 있습니다. 사진을 보면 먼지는 좀 앉았어도 케이블들이 센터에 잘 맞춰져서 통과되어 있습니다. 점검할 때마다 흔들림은 없는지, 주변에 간섭은 없는지 눈으로 한 번 더 확인합니다.



3. 판단 포인트: 법적 기준 vs 실무 관리 기준



여기서 기술자의 판단이 들어갑니다. 누설 전류, 얼마까지 괜찮은 걸까요?

• 법적 기준: 보통 인체 보호용 누전차단기는 30mA(고감도)에서 동작합니다. ELD의 경보 설정은 현장 부하 특성에 따라 다르지만, 보통 100mA에서 200mA 이상으로 설정해두는 경우가 많습니다.
• 실무 관리 기준: 하지만 저는 회로당 1mA 미만으로 관리되는 상태를 안정권으로 봅니다. 만약 평소 0.1mA 나오던 곳이 오늘처럼 0.38mA로 올랐다면, "어디 습기 찼나?" 혹은 "어느 장비 절연이 나빠졌나?" 하고 의심을 시작해야 합니다.

차단기가 내려가서 공장이 멈춘 뒤에 가는 건 수리고, 이렇게 숫자가 변할 때 미리 잡는 게 진짜 관리입니다.



4. 전기부엉이의 실무 팁 (누전 관리 노하우)



• ZCT 관통 시 접지선 제외: 영상변류기(ZCT) 안에는 반드시 부하 전력선만 넣어야 합니다. 접지선이 같이 들어가면 누전 전류가 상쇄되어 경보기가 제대로 작동하지 않습니다.
• 먼지는 누전의 친구: 사진 2처럼 센서나 단자대에 먼지가 쌓이면 습기와 만나 트래킹 현상을 일으킵니다. 점검 때마다 에어로 가볍게 불어주기만 해도 큰 사고를 예방할 수 있습니다.
• ELD 복구 버튼 활용: 일시적인 서지나 노이즈 때문에 경보가 울릴 때가 있습니다. 복구 버튼을 눌러보고 수치가 바로 정상으로 돌아오는지 확인하는 게 첫 번째 대응입니다.

5. 마무리하며



수치 확인하고 이상 없이 마무리했습니다. 현장에서는 이런 작은 변화 하나 놓치지 않는 게 중요합니다. 오늘도 무사 퇴근하시길 바랍니다.
